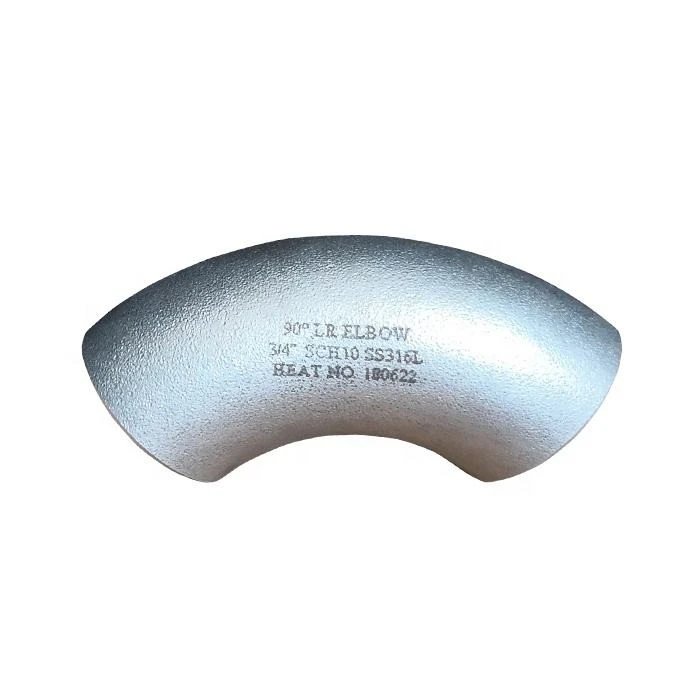

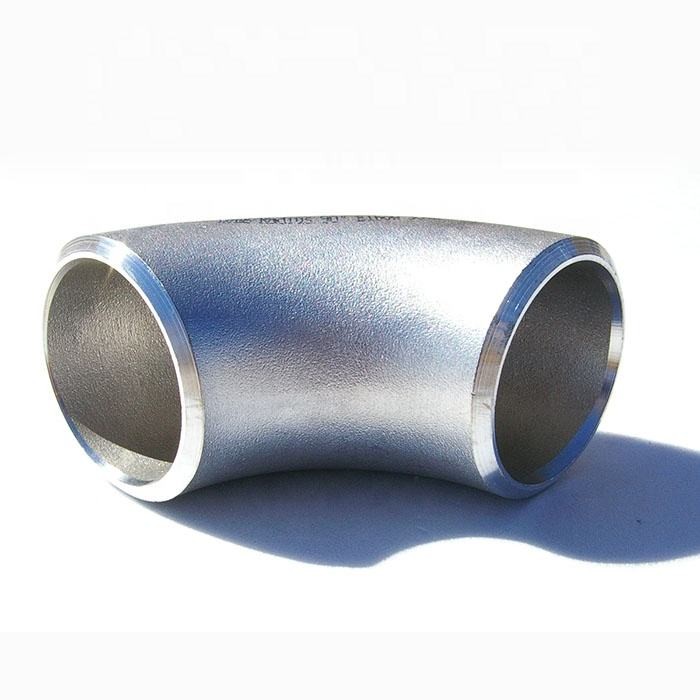

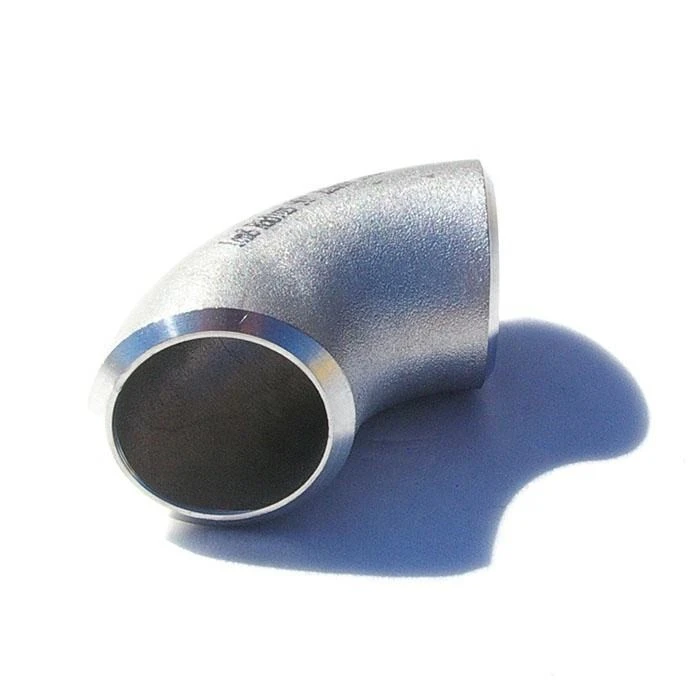

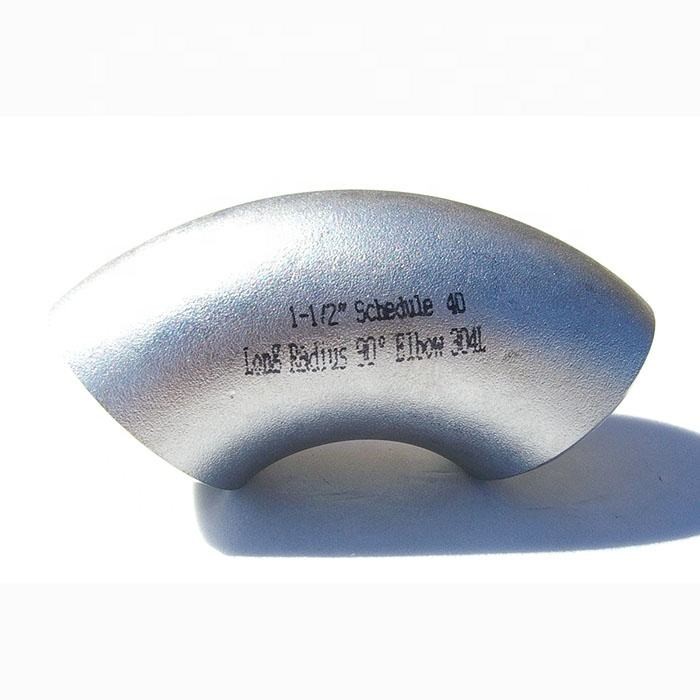

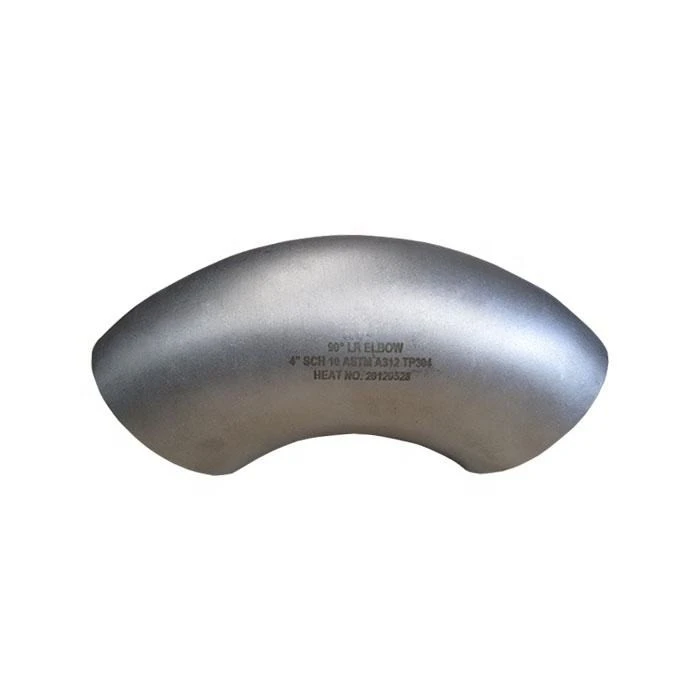

स्टेनलेस स्टील 90 डिग्री कोहनी
A स्टेनलेस स्टील 90 डिग्री कोहनीएक महत्वपूर्ण प्लंबिंग और पाइपिंग घटक है जिसे दो अलग-अलग पाइपों या ट्यूबों को लंबवत कोण पर जोड़ने के लिए डिज़ाइन किया गया है, जो द्रव, गैस या भाप प्रवाह की दिशा को ठीक 90 डिग्री तक बदलता है। उच्च श्रेणी के संक्षारण प्रतिरोधी मिश्र धातुओं से निर्मित, इसका उपयोग आमतौर पर गंभीर औद्योगिक, समुद्री, रसायन और खाद्य प्रसंस्करण वातावरण में किया जाता है।
स्टेनलेस स्टील 90 डिग्री कोहनी
1) आकार: 1/2" - 48" (डीएन15 - DAN1200)
2) टीएचके: SCH5S - SCH160 XXS
3) सामग्री; डुप्लेक्स2205/एस31803, 904एल, 317एल, 347एच, 316टीआई, 321, 304
विशेषताएँ:
1) प्रकार: बट वेल्डेड और सीमलेस पाइप फिटिंग
2) आकार: डीएन15 - डीएन1200 (1/2" - 48")।
हम ग्राहकों की आवश्यकताओं के अनुसार अन्य विशिष्टताओं का भी उत्पादन कर सकते हैं।
3) दीवार की मोटाई: SCH5S - SCH160S।
4) मानक: ASME/ANSI B16.9, GB/T12459, GB/T13401, SH3408, SH3409, HG/T21635,
एचजी/टी21631, एमएसएस एसपी - 43, डीआईएन 2605, जेआईएस बी2313।
5) सामग्री: स्टेनलेस स्टील (304, 304एल, 316, 316एल, 317एल, 321, 321एच, 310एस, 347एच, एस31803, 904एल,)
6) अनुप्रयोग सीमा: पेट्रोलियम, गलाने, खाद्य पदार्थ, बिजली, कागज बनाने में उपयोग के लिए।
रसायन, चिकित्सा उपकरण, विमानन, बॉयलर हीट एक्सचेंजर, और अन्य क्षेत्र।
|
स्टेनलेस स्टील 90 डिग्री कोहनी |
|||||
|
नॉमिनल डायामीटर |
बेवेल पर ओ.डी |
90 डिग्री कोहनी |
|||
|
डीएन |
एनपीएस |
सीरीज ए |
सीरीज बी |
एलआर |
एसआर |
|
15 |
1/2 |
21.3 |
18 |
38 |
– |
|
20 |
3/4 |
26.9 |
25 |
38 |
– |
|
25 |
1 |
33.7 |
32 |
38 |
25 |
|
32 |
1.1/4 |
42.4 |
38 |
48 |
32 |
|
40 |
1.1/2 |
48.3 |
45 |
57 |
38 |
|
50 |
2 |
60.3 |
57 |
76 |
51 |
|
65 |
2.1/2 |
76.1(73) |
76 |
95 |
64 |
|
80 |
3 |
88.9 |
89 |
114 |
76 |
|
90 |
3.1/2 |
101.6 |
– |
133 |
89 |
स्टेनलेस स्टील 90 डिग्री कोहनी के लिए कनेक्शन के तरीके
बट-वेल्ड (बीडब्ल्यू):
सिरों को चैम्फर्ड किया गया है ताकि उन्हें सीधे पाइपों में वेल्ड किया जा सके। यह एक निर्बाध, रिसाव रोधी, निरंतर धातु संरचना बनाता है जो अत्यधिक महत्वपूर्ण, उच्च {2} दबाव, या उच्च {{3} तापमान वाली पाइपलाइनों के लिए डिज़ाइन किया गया है।
थ्रेडेड (एनपीटी या बीएसपी):
विशेषताएं आंतरिक महिला या बाहरी पुरुष धागे। आमतौर पर कम दबाव वाली उपयोगिता लाइनों या प्लंबिंग सेटअप में उपयोग किया जाता है जहां रखरखाव के लिए भागों को आसानी से अलग किया जाना चाहिए।
सॉकेट वेल्ड (एसडब्ल्यू):
फ़िलेट वेल्ड से सील करने से पहले पाइप सीधे फिटिंग के एक रिक्त क्षेत्र में फिसल जाता है। यह डिज़ाइन उच्च संरचनात्मक भार का प्रबंधन करने वाले छोटे पाइप व्यास के लिए अनुकूलित है।
